גופי חימום בנד מינרליים

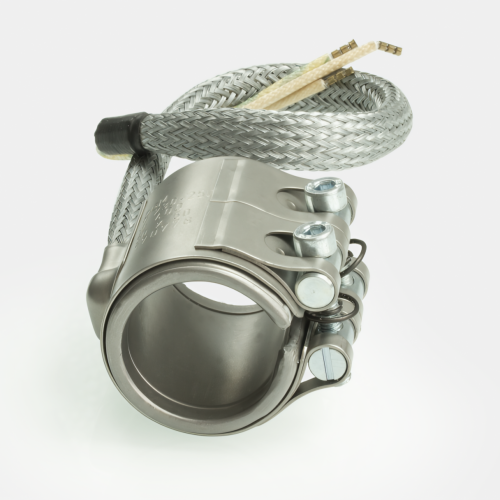

גופי חימום בנד מינרליים (MI Band Heaters)
גופי חימום בנד בטכנולוגיית בידוד מינרלי לביצועים גבוהים בתהליכים תעשייתיים ובאקסטרוזיית פלסטיק
גופי חימום בנד מינרליים של ישראטרם הם אלמנטים תעשייתיים מתקדמים, המיועדים ליישומים הדורשים טמפרטורות עבודה גבוהות במיוחד, עמידות יוצאת דופן ובקרה תרמית מדויקת.
גופי חימום אלו מבוססים על טכנולוגיית בידוד מינרלי, שבה חוט התנגדות מסוג ניקל-כרום (NiCr) משולב בתוך בידוד מגנזיום אוקסיד (MgO) דחוס, ומוגן באמצעות מעטפת נירוסטה. מבנה זה מעניק הולכת חום מצוינת, בידוד חשמלי גבוה וחוזק מכני מרשים.
גופי חימום מסוג זה נמצאים בשימוש נרחב בציוד אקסטרוזיה לפלסטיק, מכונות הזרקה, מערכות Hot Runner ותהליכים תעשייתיים בטמפרטורות גבוהות, בהם גופי חימום סטנדרטיים אינם מספקים ביצועים מספקים.
עקרון פעולה
גופי חימום בנד MI משתמשים בטכנולוגיית בידוד מינרלי מתקדמת:
- חוט התנגדות NiCr מייצר חום כאשר זרם חשמלי עובר דרכו
- בידוד MgO דחוס מספק הולכת חום מצוינת ובידוד חשמלי גבוה
- מעטפת נירוסטה מגנה על המבנה ומעבירה חום אחיד לפני השטח הגלילי
- מבנה זה מאפשר עבודה בטמפרטורות גבוהות וצפיפות הספק גבוהה יותר מגופי מיקה או קרמי
גופי MI לעומת גופי חימום בנד סטנדרטיים
גופי חימום סטנדרטיים (מיקה/קרמי):
- טמפרטורת עבודה מקסימלית: עד 400–500°C
- צפיפות הספק: עד 4–6 W/cm²
- מתאימים ליישומים תעשייתיים רגילים
- עלות ראשונית נמוכה יותר
גופי חימום בנד מינרליים (MI):
- טמפרטורת עבודה מקסימלית: עד 600°C
- צפיפות הספק: עד 8 W/cm²
- עמידות יוצאת דופן ואורך חיים ממושך
- אידאלי לסביבות תעשייתיות כבדות וקיצוניות
יתרונות מרכזיים של גופי חימום בנד מינרליים
טמפרטורות עבודה קיצוניות
מתוכננים לעבודה בטמפרטורות גבוהות משמעותית מגופי חימום סטנדרטיים – עד 600°C.
יעילות תרמית גבוהה
הבידוד המינרלי מאפשר הולכת חום מיטבית וניצול אנרגיה יעיל.
עמידות יוצאת דופן
מבנה נירוסטה ובידוד דחוס מאפשרים אורך חיים ארוך גם בתנאי עבודה קשים במיוחד.
צפיפות הספק גבוהה
יכולת לספק הספק גבוה עד 8 W/cm² במבנה קומפקטי יחסית.
התאמה הנדסית מלאה
ניתן לתכנן ולייצר לפי דרישות מכניות וחשמליות מדויקות.
יישומים תעשייתיים
תעשיית הפלסטיק
- מכונות אקסטרוזיה
- מכונות הזרקה
- מערכות Hot Runner
ייצור תעשייתי
- ציוד חימום תהליכי כבד
- מערכות בטמפרטורה גבוהה
תעשייה כימית ותהליכית
- ריאקטורים תעשייתיים
- מיכלי תהליך ומערכות חימום
ייצור מתקדם
- ציוד מעבדתי
- מערכות תהליכים תרמיים מיוחדים
מפרט טכני
| פרמטר | ערך |
| טמפרטורת עבודה מקסימלית | עד 600°C |
| צפיפות הספק | עד 8 W/cm² |
| חומר בידוד | מגנזיום אוקסיד (MgO) דחוס |
| גוף חימום | חוט התנגדות NiCr |
| מעטפת | נירוסטה |
| מתח עבודה | 110V – 480V |
| טווח קטרים | 25–150 מ"מ |
| טווח רוחבים | 25–200 מ"מ |
| חיישן טמפרטורה | אופציונלי (J / K) |
| סוגי חיבור | קופסת חיבורים / פלאג / כבל משוריין |
| התקנה | מערכת הידוק עם ברגים |
| אופציות נוספות | כיסוי בידוד, טרמינלים מחוזקים |
פתרונות בהתאמה אישית
- קטרים ורוחבים מיוחדים
התאמה מדויקת למידות המכונה - צפיפות הספק גבוהה עד 8 W/cm²
ליישומים בטמפרטורות גבוהות במיוחד - שילוב חיישני טמפרטורה
סוג J/K, מיקום מדויק לפי דרישה - סוגי חיבורים מרובים
קופסת חיבורים, פלאגים, כבלים משוריינים - טרמינלים מחוזקים וכיסוי בידוד
לסביבות תעשייתיות קיצוניות
פרטי הנדסה ותכנון

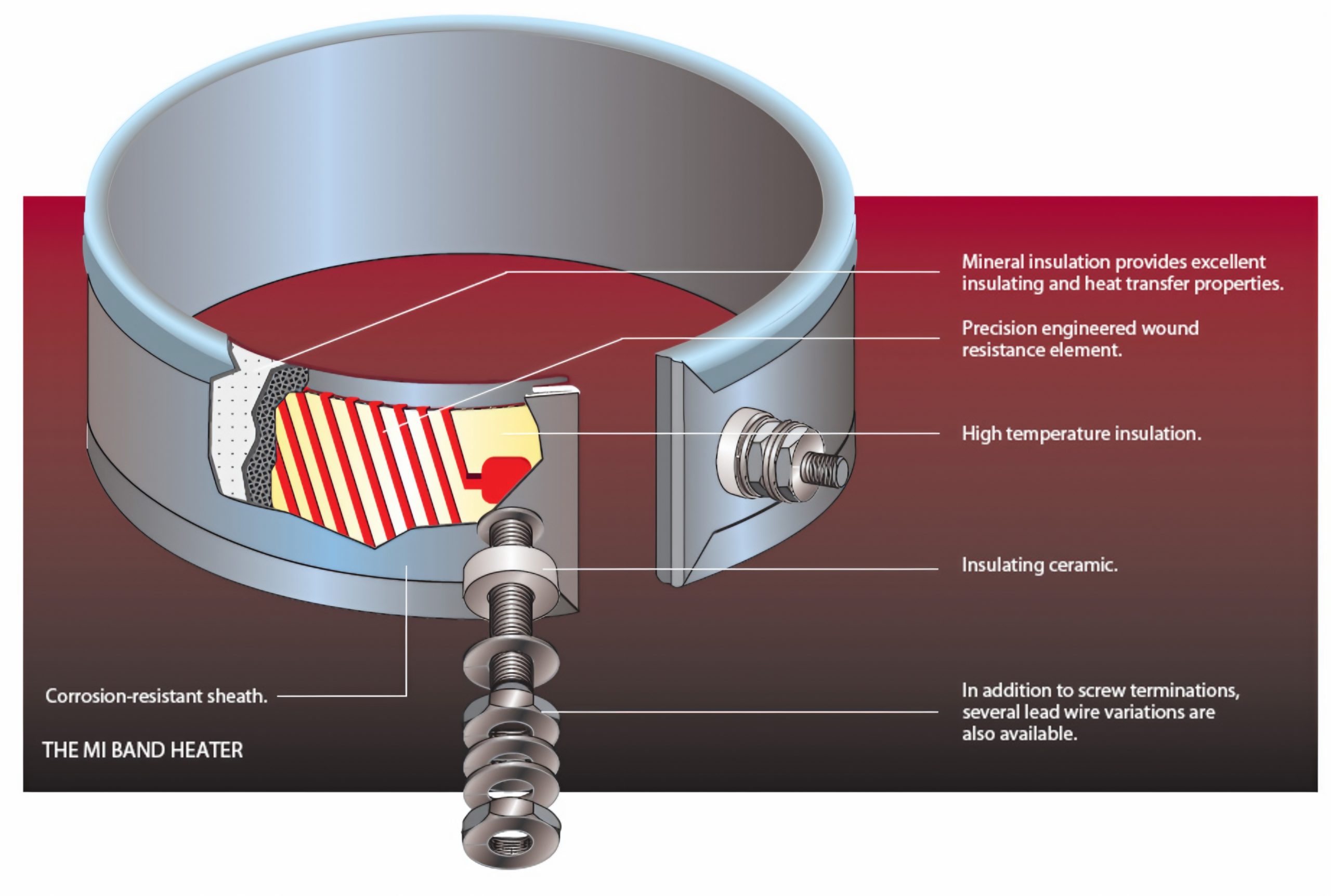

שכבות המבנה
- חוט התנגדות NiCr
- בידוד MgO מינרלי דחוס
- מעטפת נירוסטה חיצונית
- מערכת הידוק עם ברגים
- כיסוי בידוד אופציונלי
התקנה וחיבור
- נכרך סביב פני השטח הגלילי
- ברגי הידוק מבטיחים מגע תרמי מקסימלי
- התקנה והחלפה מהירה
- כיסוי בידוד חיצוני להפחתת איבודי חום
חיבורים חשמליים
- קופסת חיבורים לחיווט קבוע
- פלאגים לניתוק מהיר
- כבלים משוריינים לסביבות קשות
- טרמינלים מחוזקים לשימוש בטמפרטורות גבוהות
יתרון בידוד MgO
- עבודה בטמפרטורות עד 600°C
- הולכת חום מעולה לעומת מיקה או קרמי
- בידוד חשמלי מצוין תחת עומס קיצוני
- אורך חיים ארוך בתנאים תובעניים
הערות הנדסיות חשובות
לביצועים מיטביים ואורך חיים ארוך, יש לשים לב ל:
- מגע עם פני השטח – הבנד חייב להיות מהודק היטב להעברת חום יעילה
- צפיפות הספק – חייבת להיות מותאמת ליישום; צפיפויות גבוהות דורשות ניהול תרמי מתאים
- לחות לפני התקנה – MgO סופג לחות; יש לאחסן יבש ולחמם לאט לפני הפעלה
- התפשטות תרמית – יש להשאיר מרווח מתאים בטמפרטורות עבודה גבוהות
הצוות ההנדסי של ישראטרם מעניק תמיכה מלאה לבחירה נכונה והתקנה מיטבית של גופי MI.
סוגי חיבורים וכבלים
סוגי חיבורים זמינים:
- קופסת חיבורים (סטנדרט)
- פלאגים לניתוק מהיר
- כבלים משוריינים לסביבות קשות
- טרמינלים מחוזקים לטמפרטורות קיצוניות
מדריך בחירת גוף חימום MI
קוטר החבית
קובע את הקוטר הפנימי של הבנד.
רוחב גוף החימום
קובע את שטח החימום הפעיל.
מתח והספק
יש להתאים לאספקת החשמל ולדרישות התרמיות של התהליך.
מיקום חיישן
יש לציין מיקום חור החיישן אם נדרשת משוב טמפרטורה.
טעויות התקנה נפוצות שיש להימנע מהן
- לחות לפני התקנה ⬅️ MgO סופג לחות – יש לאחסן יבש ולחמם לאט
- הידוק לא מספק ⬅️ מגע תרמי לקוי ונקודות חום
- צפיפות הספק גבוהה מדי ⬅️ התחממות יתר וכשל מוקדם
- קוטר שגוי ⬅️ חימום לא אחיד ומאמץ מכאני
- ללא מרווח התפשטות תרמית ⬅️ עיוות מכאני בטמפרטורות גבוהות
התאמה אישית
בישראטרם ניתן לייצר גופי חימום MI לפי המפרט שלך:
- קטרים ורוחבים מיוחדים
- צפיפות הספק גבוהה עד 8 W/cm²
- שילוב חיישני טמפרטורה (J/K)
- מגוון סוגי חיבורים
- מבנה מחוזק לסביבות קיצוניות
זמינות ואספקה
- ייצור בהתאמה אישית מלאה לפי הזמנה
- אספקה מהירה לדרישות OEM
- ייעוץ הנדסי כלול
למה לבחור בישראטרם?
- ביצועים תרמיים מקסימליים ליישומים תובעניים
- אורך חיים ארוך בזכות טכנולוגיית הבידוד המינרלי
- פתרונות מותאמים אישית לפי דרישות הלקוח
- מומחיות הנדסית ותמיכה טכנית מלאה
- סל פתרונות חימום רחב לכל צורך תעשייתי
שאלות נפוצות (FAQ)
מה הם גופי חימום בנד מינרליים?
גופי חימום מתקדמים המשתמשים בבידוד MgO דחוס ובמעטפת מתכתית, המספקים הולכת חום מצוינת, בידוד חשמלי גבוה ועמידות לאורך זמן.
לאיזו טמפרטורה ניתן להגיע?
בדרך כלל עד 600°C, בהתאם לתכנון וליישום.
מהם היתרונות המרכזיים?
טמפרטורות עבודה גבוהות יותר
- צפיפות הספק גבוהה
- עמידות משופרת
- אורך חיים ארוך
היכן משתמשים בגופים אלו?
- ציוד אקסטרוזיה לפלסטיק
- מכונות הזרקה
- מערכות Hot Runner
- ציוד תהליכי בטמפרטורות גבוהות
האם ניתן לייצר בהתאמה אישית?
כן, בוודאי כולל:
- קוטר
- רוחב
- הספק
- מתח
- סוג חיבור
- שילוב חיישני טמפרטורה
האם ישראטרם מספקת פתרונות מותאמים?
כן. ישראטרם מתמחה בתכנון ואספקה פתרונות חימום מינרליים בהתאמה אישית ליישומים תעשייתיים תובעניים.
בקשת הצעת מחיר טכנית
לקבלת הצעת מחיר או המלצה טכנית, אנא ספקו את המידע הבא:
הצוות הטכני שלנו יבחן את בקשתכם וימליץ על פתרון החימום המתאים ביותר עבור היישום שלכם.
מחפשים גופי חימום בנד מינרל לטמפרטורות גבוהות?
ב־Isratherm Industrial Solutions אנו מספקים:
- גופי חימום מסוג בנד מינרל באיכות גבוהה
- שליטה תרמית מדויקת
- פתרונות הנדסיים מתקדמים
פנו אלינו עבור בנד מינרל בהתאמה לדרישה שלכם.
מגוון גופי חימום בנד מינרליים של ישראטרם

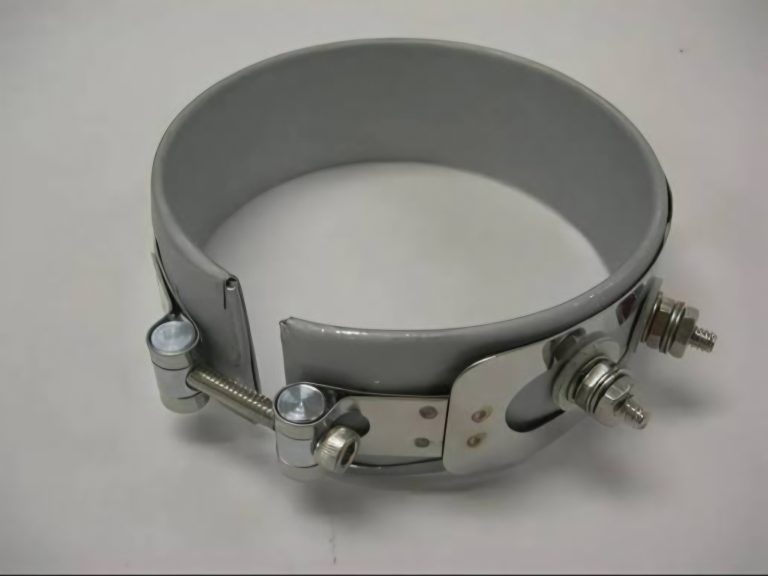

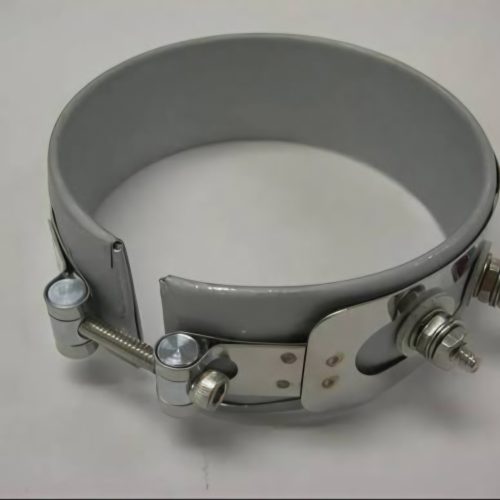

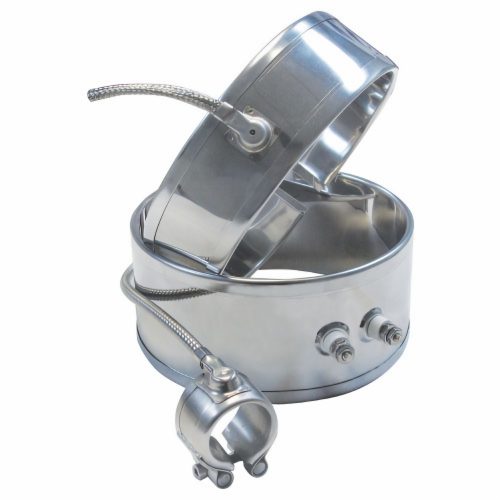

בנד מינרלי סטנדרטי
גופי חימום בנד מינרליים לאקסטרוזיה, הזרקה וציוד תעשייתי בטמפרטורות גבוהות. טמפרטורות עבודה עד 600°C עם בידוד MgO דחוס. ייצור בהתאמה מלאה למפרט המכונה.

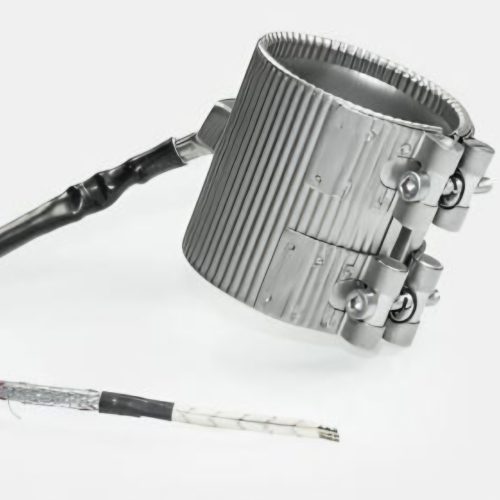

בנד מינרלי בצפיפות הספק גבוהה
גופי חימום MI עם צפיפות הספק עד 8 W/cm² ליישומים הדורשים הספק חימום מקסימלי. אידאלי לציוד אקסטרוזיה ועיבוד כבד. מבנה נירוסטה לאורך חיים ארוך בתנאים קיצוניים.

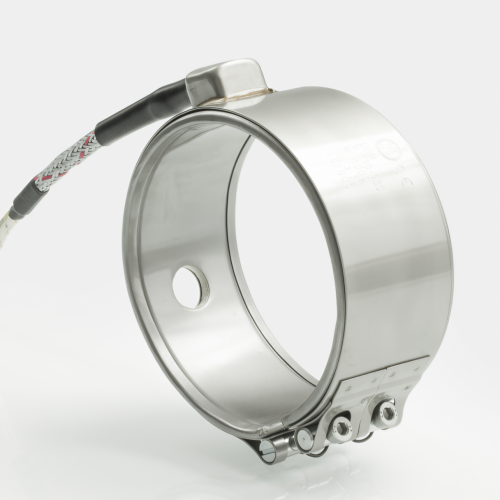

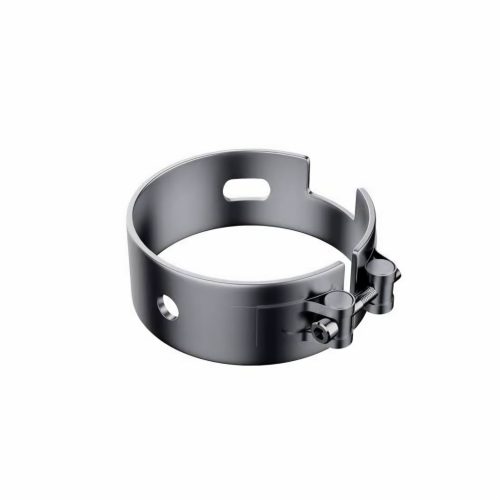

בנד מינרלי עם חיישן טמפרטורה
גופי חימום בנד מינרליים עם חלל מובנה לחיישן Thermocouple מסוג J/K. מבטיח בקרת תהליך מדויקת בטמפרטורות עבודה גבוהות. אידאלי לאקסטרוזיה ומכונות הזרקה הדורשות שליטה הדוקה בטמפרטורה.

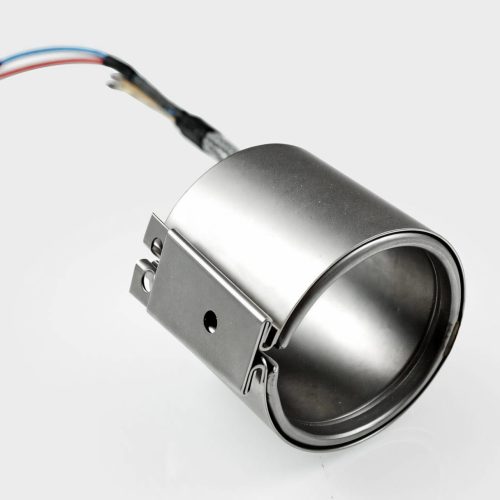

בנד מינרלי למערכות Hot Runner
גופי חימום MI קומפקטיים לדיזות Hot Runner ולחימום מניפולד. צפיפות הספק גבוהה במידות קטנות לבקרת טמפרטורת דיזה מדויקת. זמינים עם פלאגים לניתוק מהיר ותחזוקה נוחה.
בנד מינרלי בהתאמה אישית
גופי חימום MI מיוצרים לפי מפרט מדויק של הלקוח. קוטר, רוחב, צפיפות הספק, מתח וסוג חיבור לפי דרישה. פתרון OEM מושלם למכונות תעשייתיות מיוחדות בטמפרטורות גבוהות.
