גופי חימום צינוריים

גופי חימום צינוריים טבולים

פתרונות חימום חשמליים לנוזלים, גזים ותהליכים תעשייתיים
יעילות מקסימלית. אמינות גבוהה. תכנון הנדסי לתעשייה

יצרנים גלובליים מובילים
התאמה אישית

תיאור

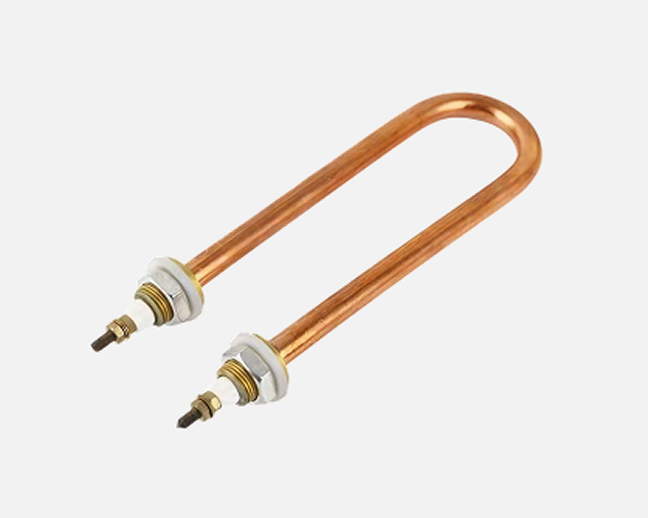

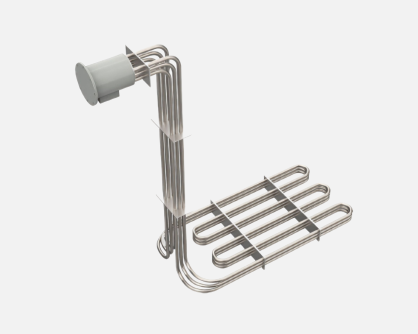

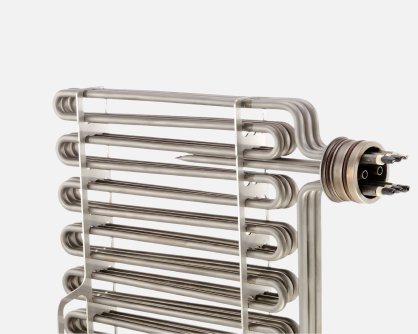

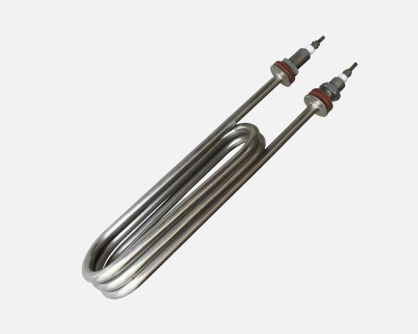

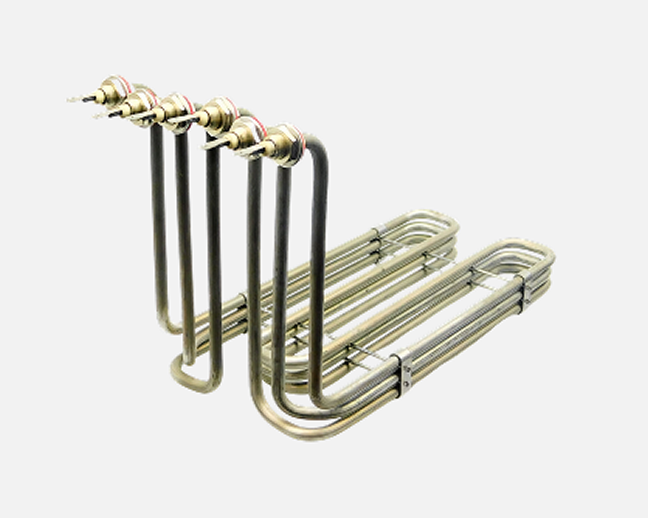

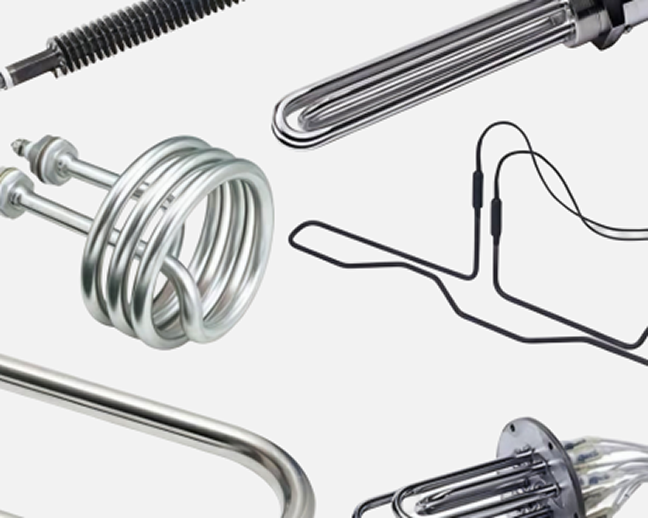

גופי חימום טבילה צינוריים (Immersion Tubular Heating Elements) הם אחד מפתרונות החימום החשמליים הנפוצים והיעילים ביותר בתעשייה, המיועדים לחימום ישיר של נוזלים, גזים ותמיסות תהליך במיכלים, מכלים, צנרות ומערכות תעשייתיות.

גופים אלו מבוססים על טכנולוגיית אלמנט צינורי, הכוללת סליל התנגדות המבודד באמצעות מגנזיום אוקסיד (MgO) בתוך מעטפת מתכתית, המאפשרת העברת חום יעילה ואחידה.
הטבילה הישירה במדיום המחומם מאפשרת ניצול אנרגיה מרבי וזמן תגובה מהיר, ולכן גופי חימום אלו מהווים פתרון מרכזי במערכות חימום תעשייתיות.



בישראטרם אנו מספקים גופי חימום טבילה צינוריים מיצרנים מקומים ובינלאומיים מובילים, בהתאמה מלאה לדרישות היישום ולתנאי העבודה.

יתרונות

יעילות תרמית מקסימלית

חימום ישיר של המוצר ללא איבודי אנרגיה מיותרים.

זמן תגובה מהיר

העברת חום מיידית לתהליך.

גמישות יישומית גבוהה

מתאים לחימום:

  • נוזלים
  • גזים
  • תהליכים תעשייתיים



מגוון אפשרויות התקנה

ניתן ליישום בתצורות שונות:

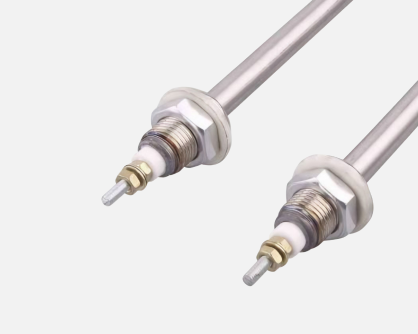

  • גוף הברגה (Screw Plug)
  • גוף פלאנג' (Flanged)
  • גוף תלוי (Over-the-Side)
  • גוף זרימה (Inline / Circulation)



מבנה תעשייתי עמיד

מותאם לעבודה בתנאים קשים, טמפרטורות גבוהות וסביבות קורוזיביות.

אורך חיים גבוה

תכנון נכון של צפיפות הספק וחומרים מבטיח אמינות לאורך זמן.

תעשיות

נפט וגז
טיפול במים
כימיה
פארמה
מזון ומשקאות

נתונים טכניים

הספק
ממאות וואט ועד מספר מגה־וואט (בהתאם לתכנון)
מתח עבודה
110V – 690V
פאזות
חד פאזי / תלת פאזי
צפיפות הספק
בהתאם לסוג החומר המחומם (פרמטר קריטי)
טמפרטורת עבודה
עד 800–1000°C (בהתאם לחומר)
חומר מעטפת
נירוסטה, נחושת, Incoloy®, Inconel®, טיטניום
קוטר אלמנט
6.5-20 מ"מ
סוגי התקנה
פלאנג', הברגה, תלוי, Inline
סוגי חיבור
ברגים, כבלים, קופסת חיבורים
דרגת אטימות
IP55 – IP66 / ATEX
תקנים
CE, UL, CSA, ATEX
עקרון פעולה

גופי חימום לטבילה פועלים על בסיס חימום התנגדותי:

  • זרם חשמלי עובר דרך סליל התנגדות (Nichrome)
  • החום מועבר דרך בידוד מינרלי דחוס (MgO)
  • מעטפת המתכת מעבירה את החום ישירות לנוזל או לגז



העברת החום מתבצעת באמצעות:

  • הולכה (Conduction)
  • הסעה (Convection)
  • קרינה (Radiation)



כאשר גוף החימום נמצא במגע ישיר עם הנוזל, מתקבלת:

  • יעילות תרמית גבוהה מאוד
  • חימום מהיר
  • פיזור טמפרטורה אחיד



ניתן להשתמש בשתי שיטות עיקריות:
בטבילה ישירה – מגע ישיר עם הנוזל
בטבילה עקיפה – בתוך שרוול מגן לנוזלים קורוזיביים או רגישים

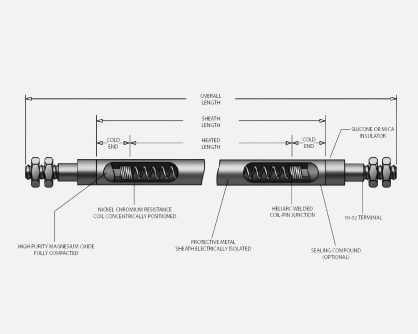

מבנה ותכנון

גופי החימום מתוכננים לביצועים גבוהים ואמינות:

  • סליל התנגדות מניקל-כרום מלופף בדיוק גבוה
  • בידוד MgO דחוס להולכת חום ובידוד חשמלי מיטבי
  • מעטפת מתכת להגנה מכאנית והתאמה לסביבה
  • אטימה הרמטית למניעת חדירת לחות
  • אפשרות לכיפוף או התאמה גיאומטרית



מבנה זה מאפשר שילוב בין:

  • יעילות תרמית
  • חוזק מכאני
  • עמידות לאורך זמן



שיקולי תכנון הנדסיים

בחירה נכונה של גוף חימום דורשת התייחסות ל:

  • סוג הנוזל ותכונותיו
  • יכולת פיזור החום של הנוזל
  • טמפרטורת עבודה
  • נפח המיכל
  • צפיפות הספק (קריטית לאורך חיים)
  • תנאי זרימה



תכנון לא נכון עלול לגרום ל:

  • התחממות יתר
  • פירוק הנוזל
  • כשל מוקדם
תחומי שימוש עיקריים

גופי חימום טבילה צינוריים משמשים במגוון רחב של תעשיות:

  • תעשייה כימית ופטרוכימית
  • מתקני מים ושפכים
  • תעשיית הנפט והגז
  • תעשיית המזון והמשקאות
  • תעשיית הפארמה
  • מערכות חימום מיכלים
  • דוודים ומחליפי חום
  • מערכות הגנה מפני קיפאון



ולכן גופי חימום טבולים מתאימים לחימום של:

  • מים
  • שמנים ודלקים
  • כימיקלים ותמיסות
  • נוזלים צמיגיים
  • גזים ואוויר
התאמה אישית

בישראטרם אנו מספקים פתרונות בהתאמה מלאה:

  • התאמת הספק ומתח
  • בחירת חומר בהתאם למדיום
  • אופטימיזציית צפיפות הספק
  • תכנון אורך וגיאומטריה
  • שילוב חיישנים (Thermocouple / RTD)
  • תרמוסטטים והגנות בטיחות
  • אטימה לסביבה קשה
  • פתרונות מוגני פיצוץ (ATEX / IECEx)
למה לבחור בישראטרם?
  • ייצוג של יצרנים במקומים ובינלאומים מובילים
  • ניסיון רחב בפתרונות חימום תעשייתיים
  • יכולת תכנון מערכות חימום מלאות
  • זמני תגובה ואספקה מהירים
  • ליווי הנדסי מקצועי



שאלות נפוצות (FAQ)

מהו גוף חימום טבילה צינורי?

אלמנט חימום חשמלי המיועד לטבילה ישירה בנוזל או בגז לצורך חימום יעיל.



מהם היתרונות של חימום בטבילה?
  • יעילות גבוהה
  • חימום מהיר
  • איבודי אנרגיה נמוכים
אילו סוגי גופי טבילה קיימים?
  • הברגה
  • פלאנג'
  • תלוי על הצד
  • מעגלי לזרימה



באילו חומרים ניתן לייצר את הגופי חימום הטבולים?
  • נירוסטה
  • נחושת
  • Incoloy
  • Inconel
  • טיטניום
איך בוחרים צפיפות הספק נכונה?

תלוי במוצר לחימום:

מים → צפיפות גבוהה
שמן → בינונית
נוזלים צמיגיים → נמוכה

האם מתאים לסביבה נפיצה?

כן – ניתן לספק בתקן ATEX

מה התחזוקה נדרשת לגופי חימום טבולים?
  • בדיקה להצטברות אבנית
  • ניקוי לפי הצורך
  • בדיקת חיבורים
