גופי חימום צינוריים

גופי חימום צינוריים עם צלעות

פתרונות חימום חשמליים יעילים לאוויר וגזים בתעשייה.
העברת חום מקסימלית. יעילות גבוהה. הנדסה מתקדמת למערכות אוויר

יצרנים גלובליים מובילים
התאמה אישית

תיאור

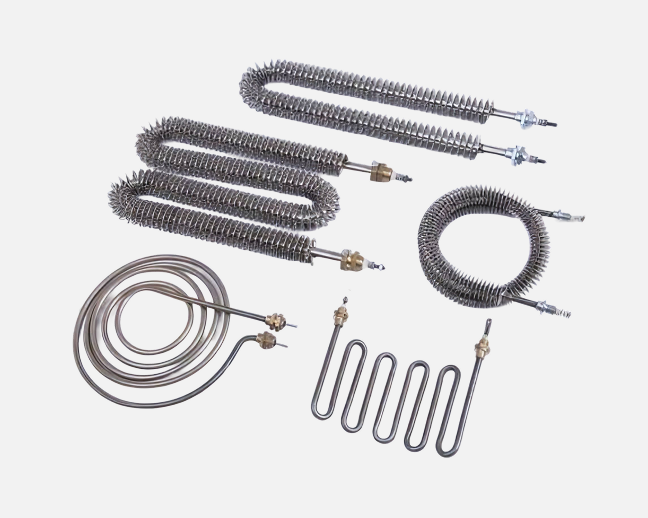

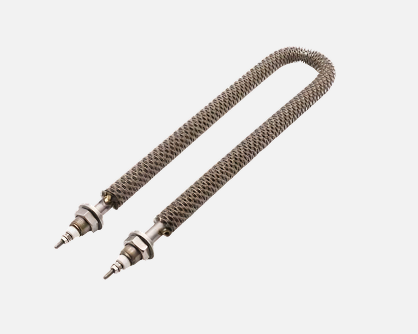

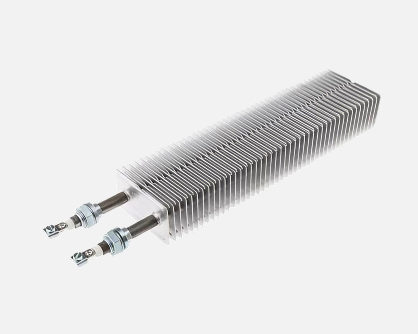

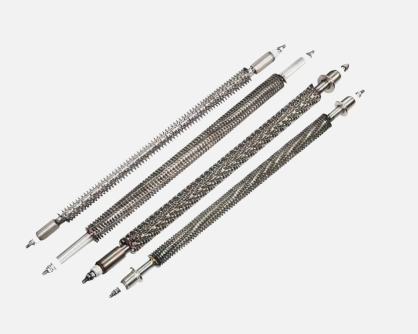

גופי חימום צינוריים מצולעים (Finned Tubular Heating Elements) הינם גופי חימום חשמליים מתקדמים המיועדים לחימום יעיל של אוויר וגזים במערכות תעשייתיות.

גופים אלו מבוססים על אלמנט צינורי סטנדרטי, אליו מחוברים צלעות (Fins) מתכתיות המגדילות באופן משמעותי את שטח הפנים של גוף החימום, ובכך משפרות את מעבר החום לאמצעי בעל מוליכות נמוכה כמו אוויר.

בישראטרם אנו מספקים גופי חימום מצולעים באיכות גבוהה מהיצרנים המובילים בארץ ומאירופה, עם התאמה מלאה לדרישות היישום, תנאי הסביבה ומאפייני זרימת האוויר.



יתרונות

יעילות תרמית גבוהה במיוחד

הגדלת שטח הפנים מאפשרת חימום יעיל גם בזרימות אוויר גבוהות.

טמפרטורת עבודה נמוכה יותר לאלמנט

פיזור חום משופר מפחית התחממות יתר ומאריך את חיי גוף החימום.

התאמה למערכות זרימת אוויר

אידיאלי למערכות Forced Air, תעלות אוויר ומערכות HVAC.

הספק גבוה במבנה קומפקטי

ניתן להגיע להספקים גבוהים תוך שמירה על ממדים יחסית קטנים.

מבנה עמיד לתעשייה

מתוכנן לעבודה בתנאים קשים:

  • זרימות אוויר חזקות
  • רעידות
  • שינויים תרמיים
  • סביבה תעשייתית
אמינות לאורך זמן

שילוב של צפיפות הספק נכונה ופיזור חום יעיל מבטיח חיי שירות ארוכים.

תעשיות

טיפול במים
אריזות
פלסטיק
מזון ומשקאות

נתונים טכניים

הספק
עד 30kW ומעלה
מתח עבודה
110V – 690V
צפיפות הספק
מותאמת לחימום אוויר (נמוכה מאלמנט חשוף)
טמפרטורת עבודה
400–750°C (פלדה) / עד 900–1200°C (סגסוגות)
חומר מעטפת
CE, UL, CSA, ATEX
חומר הצלעות
פלדה, נירוסטה, אלומיניום
קוטר אלמנט
6.5 – 12.5 מ"מ
צפיפות צלעות
כ־4–6 צלעות לאינץ' (סטנדרט)
תצורות
CE, UL, CSA, ATEX
סוגי חיבורים
CE, UL, CSA, ATEX
דרגת אטימות
IP55 – IP66 / ATEX אופציונל
תקנים
CE, UL, CSA, ATEX

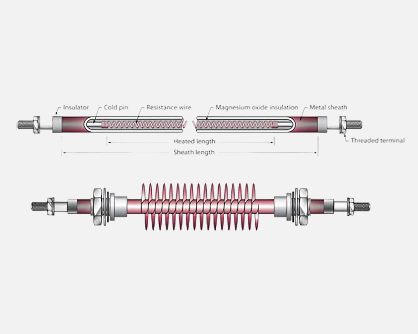

עקרון פעולה

גופי חימום מצולעים פועלים על בסיס חימום התנגדותי:

  • זרם חשמלי עובר דרך סליל התנגדות (Nichrome)
  • החום מועבר דרך בידוד מינרלי דחוס (MgO)
  • מעטפת המתכת מעבירה את החום לצלעות (Fins)
  • הצלעות מפזרות את החום ביעילות לאוויר או לגז



מאחר ואוויר הוא אמצעי בעל מוליכות תרמית נמוכה, הצלעות מגדילות משמעותית את שטח המגע ומאפשרות:

  • העברת חום יעילה יותר
  • הפחתת טמפרטורת פני האלמנט
  • שיפור ביצועים ואורך חיים



מבנה ותכנון

גופי החימום מתוכננים להעברת חום מקסימלית ועמידות מכנית:

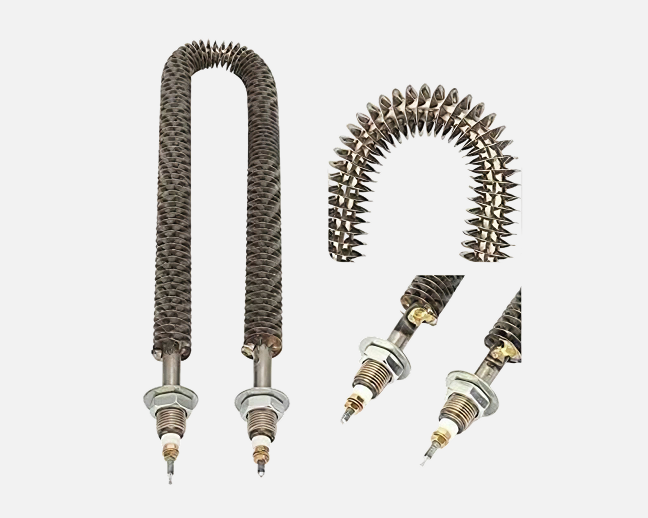

  • צלעות מתכת מלופפות או מולחמות סביב האלמנט
  • חיבור תרמי מיטבי בין הצלע למעטפת
  • בידוד MgO דחוס להולכת חום ובידוד חשמלי
  • סליל התנגדות ממורכז לפיזור חום אחיד
  • אפשרות לציפויים נגד חמצון וקורוזיה



מבנה זה מאפשר:

  • פיזור חום יעיל לאוויר זורם
  • יציבות גם במהירויות אוויר גבוהות
  • עבודה אמינה לאורך זמן
שיקולי תכנון הנדסיים

בעת תכנון גוף חימום עם צלעות יש לקחת בחשבון:

  • מהירות זרימת האוויר
  • טמפרטורת כניסה ויציאה
  • צפיפות הספק
  • תנאי סביבה (אבק, שמנים, מזהמים)



תכנון לא נכון עלול לגרום ל:

  • התחממות יתר
  • ירידה ביעילות
  • כשל מוקדם של גוף החימום



לכן, התאמה מדויקת ליישום היא קריטית.

תחומי שימוש עיקריים

גופי חימום מצולעים נמצאים בשימוש נרחב ב:

  • מערכות HVAC ותעלות אוויר
  • תנורים תעשייתיים ומערכות ייבוש
  • יחידות טיפול באוויר (AHU)
  • מערכות חימום אוויר לתהליכים
  • מכונות אריזה
  • תעשיית המזון (ייבוש וחימום)
  • תעשיית הפלסטיק
  • מערכות אוויר נקי ובקרה סביבתית



מתאימים במיוחד לחימום:

  • אוויר
  • גזים
  • מערכות הסעה מאולצת (Forced Convection)
התאמה אישית

בישראטרם אנו מספקים פתרונות מותאמים:

  • התאמת אורך וצורה
  • התאמת הספק ומתח
  • בחירת חומר מעטפת וצלעות
  • התאמת צפיפות הצלעות

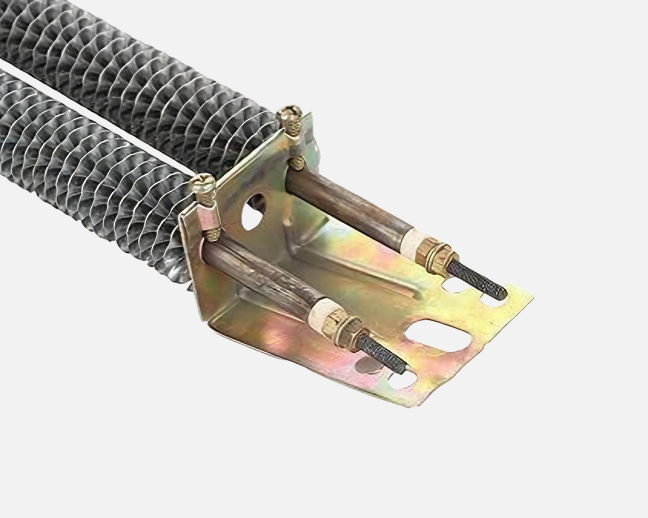

  • מסגרות התקנה לתעלות אוויר
  • שילוב חיישנים (TC / RTD)
  • אטימה ללחות וסביבה קשה
  • פתרונות מוגני פיצוץ (ATEX / IECEx)



למה לבחור בישראטרם?
  • ייצוג של יצרנים מקומיים ואירופאים מובילים
  • ניסיון עמוק במערכות חימום אוויר תעשייתיות
  • יכולת תכנון של מערכות חימום שלמות
  • זמני אספקה מהירים
  • ליווי הנדסי מקצועי

שאלות נפוצות (FAQ)

מהו גוף חימום עם צלעות?

גוף חימום צינורי עם צלעות מתכתיות המגדילות את שטח הפנים לחימום יעיל של אוויר וגזים.

למה צריך צלעות?

אוויר הוא מוליך חום גרוע לכן הצלעות משפרות משמעותית את מעבר החום ומונעות התחממות יתר.



מה ההבדל בין גוף עם צלעות לגוף רגיל?

מצולע → חימום אוויר וגזים
רגיל → חימום נוזלים או מגע ישיר

האם ניתן להפעיל ללא זרימת אוויר?

לא מומלץ , חוסר זרימה עלול לגרום להתחממות יתר ולנזק.

מאילו חומרים ניתן לייצר את הגופים?
  • פלדה
  • נירוסטה
  • Incoloy
  • Inconel
מה משפיע על ביצועי גוף החימום?
  • מהירות זרימת האוויר
  • צפיפות הספק
  • טמפרטורת הסביבה
  • רמת זיהום (אבק, שמן וכו')
האם ניתן לייצר בהתאמה אישית?

כן , ניתן להתאים גיאומטריה, הספק, חומרים וצפיפות הצלעות.

האם מתאים לאזורים נפיצים?

כן , ניתן לספק פתרונות בתקן ATEX.
